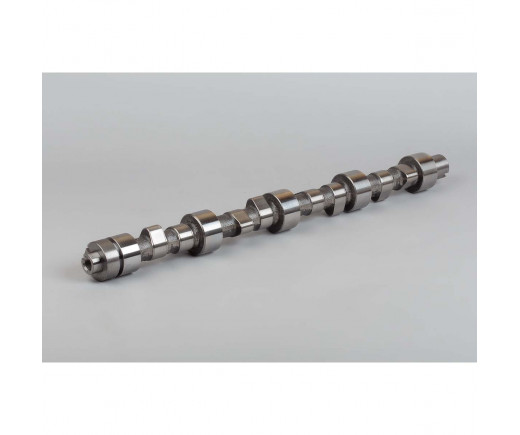

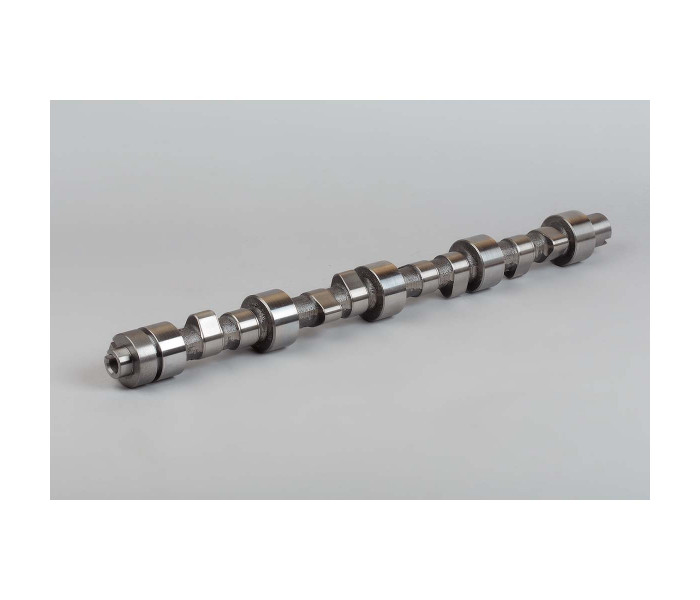

Вал распределительный Cummins ISF2.8 Оригинал № 5267994 | Foton

Используйте штифт синхронизации впрыска, номер по каталогу 4919663, для блокировки двигателя, пропустив его через обозначенное отверстие в шкиве коленчатого вала и вставив в обозначенное отверстие в крышке передних распределительных шестерен.
__________________________________________________________________________________________________________________

Установите стопорную пластину распределительного вала (номер по каталогу 4919107) на место вакуумного насоса, чтобы заблокировать распределительный вал в ВМТ.

Момент затяжки:
М8 24 n•m
__________________________________________________________________________________________________________________

Убедитесь в том, что шпонка распределительного вала находится в положение на 12 часов.

Установите фрикционную прокладку на носок распределительного вала.

Установите на носок распределительного вала звездочку и цепь привода верхнего распределительного вала.
__________________________________________________________________________________________________________________

Установите кольцо синхронизации частоты вращения верхнего распределительного вала и затяните болт распределительного вала.

Момент затяжки:
1. 120 n•m
2. Отверните на 180 градусов.
3. 30 n•m
4. Затяните на 45 градусов.
Снимите пластину синхронизации распределительного вала, номер по каталогу 4919107.

Извлеките штифт синхронизации впрыска, номер по каталогу 4919663, из паза в шкиве коленчатого вала.
