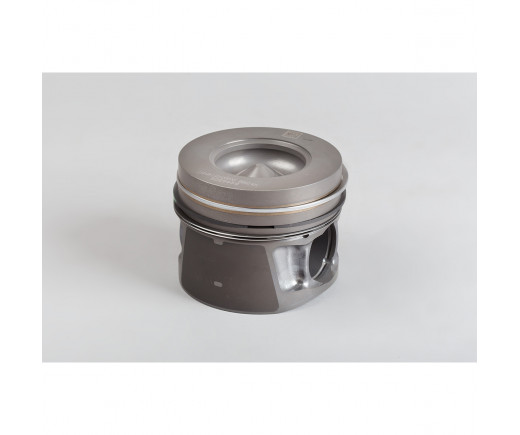

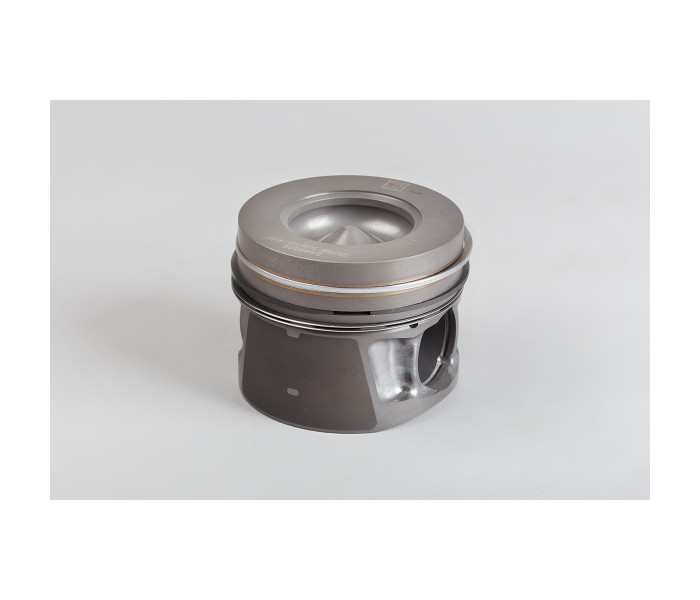

Поршень Cummins ISF2.8 E-5 в сборе с кольцами (к-т 4 шт.) Оригинал № 5270336 | Foton

Номер запчасти по каталогу: 5270336

ПРИМЕЧАНИЕ : Для обеспечения необходимой точности указанные ниже измерения должны выполняться, когда детали имеют комнатную температуру, 20°C
___________________________________________________________________________________________________________________

Проверьте отсутствие износа или повреждений юбки, отверстия под палец, головки и канавок для поршневых колец.

Проверьте поршневой палец на отсутствие повреждений и износа.
__________________________________________________________________________________________________________________

Измерьте зазор между канавкой и поршневым кольцом. Используйте новое поршневое кольцо для измерения зазора в канавке.

Зазор между канавкой и поршневым кольцом

mm
Промежуточное 0.05 МИН
0.10 МАКС

Маслосъемное кольцо 0.04 МИН
0.09 МАКС

ПРИМЕЧАНИЕ : Зазор в канавке верхнего компрессионного кольца не измеряется в силу конструкции этого кольца. не позволяет выполнить это точно обычным щупом.
__________________________________________________________________________________________________________________

Повернув кольца, расположите их замки так, как показано на рисунке.

Замок каждого кольца не должен находиться напротив поршневого пальца или замков других колец. Неправильное расположение замков колец приведет к нарушению герметичности цилиндра.
